Khắc bằng laser UV
Trên trang này, chúng tôi giải thích các ví dụ khắc và đặc điểm của máy khắc bằng laser UV, thiết bị hoàn hảo dành cho các ứng dụng yêu cầu khắc màu rõ nét hoặc khắc với mức độ hư hỏng sản phẩm tối thiểu.
Các ứng dụng
Chiều dài bước sóng của ánh sáng laser UV là khoảng một phần ba (355 nm) laser có chiều dài bước sóng tiêu chuẩn (1064 nm). Tên “máy khắc bằng laser UV” bắt nguồn từ chiều dài bước sóng laser nằm trong phần tia cực tím của quang phổ ánh sáng.
Khắc bằng cách sử dụng các tia laser này được gọi là “Khắc nguội”, quá trình đề cập đến cách có thể thực hiện khắc và xử lý với thiệt hại nhiệt tối thiểu nhờ tỷ lệ hấp thụ cực kỳ cao trên nhiều loại vật liệu khác nhau. Khắc bằng laser UV là lý tưởng dành cho các ứng dụng yêu cầu độ tương phản cao hoặc hư hỏng sản phẩm tối thiểu.
- A
- Phạm vi tia cực tím
- B
- Phạm vi nhìn thấy được
- C
- Phạm vi hồng ngoại
-
Rơ le ô tô nhiều màu
-
Tai nghe Earbud
-
Chai hóa chất
-
Khung dây đồng
-
Công cụ bằng thép (Kéo, v.v...)
-
Màng bọc thực phẩm
Cơ chế và đặc điểm của laser UV

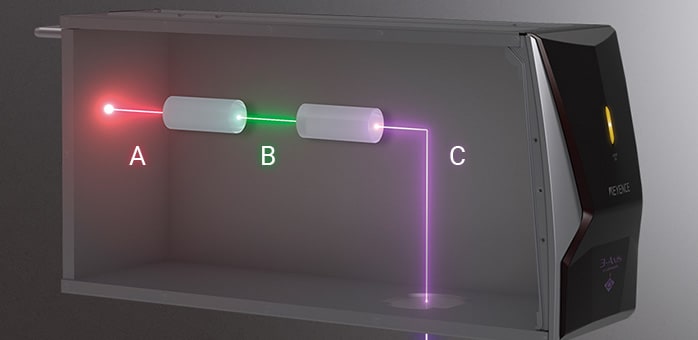

Chiều dài bước sóng của laser UV bằng một phần ba của laser có chiều dài bước sóng tiêu chuẩn, và do đó, laser UV còn được gọi là laser phát sóng hài bậc ba (THG). Bằng cách cho laser có chiều dài bước sóng tiêu chuẩn với chiều dài bước sóng 1064 nm đi qua tinh thể phi tuyến, chiều dài bước sóng sẽ giảm xuống còn 532 nm. Sau đó tiếp tục cho laser này đi qua một tinh thể khác, hiệu quả là giảm chiều dài bước sóng xuống còn 355 nm.
- A
- Chiều dài bước sóng tiêu chuẩn 1064 nm
- B
- Chiều dài bước sóng xanh lá 532 nm
- C
- Chiều dài bước sóng UV 355 nm
Tính năng: Khắc với độ tương phản cao

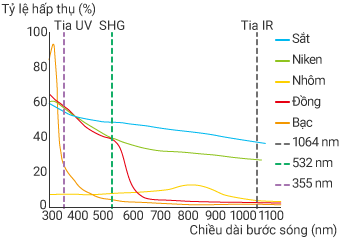

So với laser có chiều dài bước sóng tiêu chuẩn (IR/1064 nm) và laser xanh lá (SHG/532 nm), laser UV thường có tỷ lệ hấp thụ vật liệu cao hơn đáng kể, điều này cho phép bề mặt khắc hấp thụ hiệu quả ánh sáng phát ra. Điều này có nghĩa là không cần tăng công suất để tạo ra các vết khắc rõ nét.
So sánh khắc
-
Bộ phận nhựa trong xe
[Vật liệu: Polyamide tự nhiên]
Mẫu thông thường
Laser UV -
Ống nhựa
[Vật liệu: Silicon]
Mẫu thông thường
Laser UV -
Nắp công tắc nguồn
[Vật liệu: Urea formaldehyde trắng]
Mẫu thông thường
Laser UV -
Vỏ đồng hồ đo khí
(với bề mặt khắc màu đỏ)
Mẫu thông thường
Laser UV
Tính năng: Khắc không làm hỏng
Khắc bằng laser UV tận dụng lợi thế của tỷ lệ hấp thụ cao ngay cả với vàng, bạc, đồng và các vật liệu khác có hệ số phản xạ cao, đảm bảo thiệt hại do nhiệt là tối thiểu. Điều này giúp giảm thiểu bồ hóng và bavia đồng thời ngăn ngừa hư hỏng bề mặt, do đó có thể thực hiện khắc và xử lý chống ăn mòn.
Khắc trên gói IC
- A
- Nhựa niêm phong
- B
- Chip
Kích thước của các bộ phận điện tử đã giảm dần trong những năm qua và nhựa niêm phong cũng dần trở nên mỏng hơn. Với laser có chiều dài bước sóng tiêu chuẩn, năng lượng truyền qua nhựa niêm phong gây hư hỏng linh kiện bên trong đã trở thành mối quan tâm thực sự. Laser UV cung cấp tỷ lệ hấp thụ vật liệu cao giúp giảm khả năng truyền năng lượng đến linh kiện bên trong.
So sánh khắc
-
Khắc với giảm thiểu hư hỏng do nhiệt
(bề mặt mạ bạc)
Mẫu thông thường
Laser UV -
Cắt với giảm thiểu hư hỏng do nhiệt
(PCB)
Mẫu thông thường
Laser UV
-
Khắc với giảm thiểu hư hỏng bề mặt phía sau
(màng túi truyền dịch)
Mẫu thông thường
(Bên trái: Phía trước, Bên phải: Phía sau)
Laser UV
(Bên trái: Phía trước, Bên phải: Phía sau) -
Khắc với giảm thiểu chạm khắc
(gói IC)
Mẫu thông thường
Laser UV
