Máy đo biên dạng bằng laser 2D/3D
Sê-ri LJ-X8000
Máy đo biên dạng bằng laser 2D/3D Sê-ri LJ-X8000
Đo mọi mục tiêu với độ chính xác cao
Hiện đã có loại có trường quan sát rộng mới, độ chính xác!
- Độ chính xác cực cao
- Tương thích với mọi vật liệu
- Thiết lập trong 3 bước đơn giản
Thực hiện đo và kiểm tra 2D/3D nội tuyến với Sê-ri LJ-X8000. Dòng sản phẩm máy đo biên dạng bằng laser linh hoạt nhất của chúng tôi cung cấp 3200 điểm/biên dạng, giúp dễ dàng đo chính xác bất kỳ hình dạng mục tiêu hoặc vật liệu nào từ ảnh có độ phân giải cao. Máy quét tiết diện laser tương thích với bốn tùy chọn bộ điều khiển khác nhau, cho phép người dùng chọn một thiết lập phù hợp hoàn hảo với khả năng của hệ thống với bất kỳ yêu cầu ứng dụng nào. Độ rộng vạch laser tối đa đạt trên 720 mm, và nhiều vạch có thể được ghép nối với nhau để quét các mục tiêu thậm chí còn lớn hơn. Việc lập trình cho các cảm biến hiệu suất cao này được hoàn thành trong ba bước đơn giản, giúp phép đo 3D nội tuyến chính xác có thể thực hiện được đối với người dùng ở mọi cấp độ kinh nghiệm.
Các ứng dụng
Các đặc điểm nổi trội
Cải thiện độ tin cậy với độ phân giải gấp hơn 4 lần

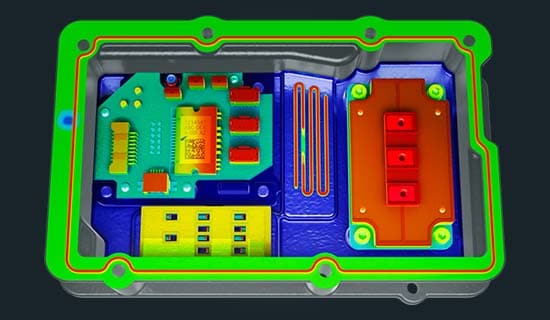

Chụp được hình dạng thật của mục tiêu là rất quan trọng để thực hiện kiểm tra một cách tin cậy. Với 3200 điểm/biên dạng, Sê-ri LJ-X8000 chụp hình dạng mục tiêu ở độ phân giải cao, cho phép đo trên chuyền chính xác.
Thông thường
- Thô
- Không đều
- Phụ thuộc vào bề mặt
LJ-X8000
- Chi tiết
- Đồng nhất
- Ổn định trên mọi bề mặt
Tối đa hóa độ phân giải và phát hiện mục tiêu

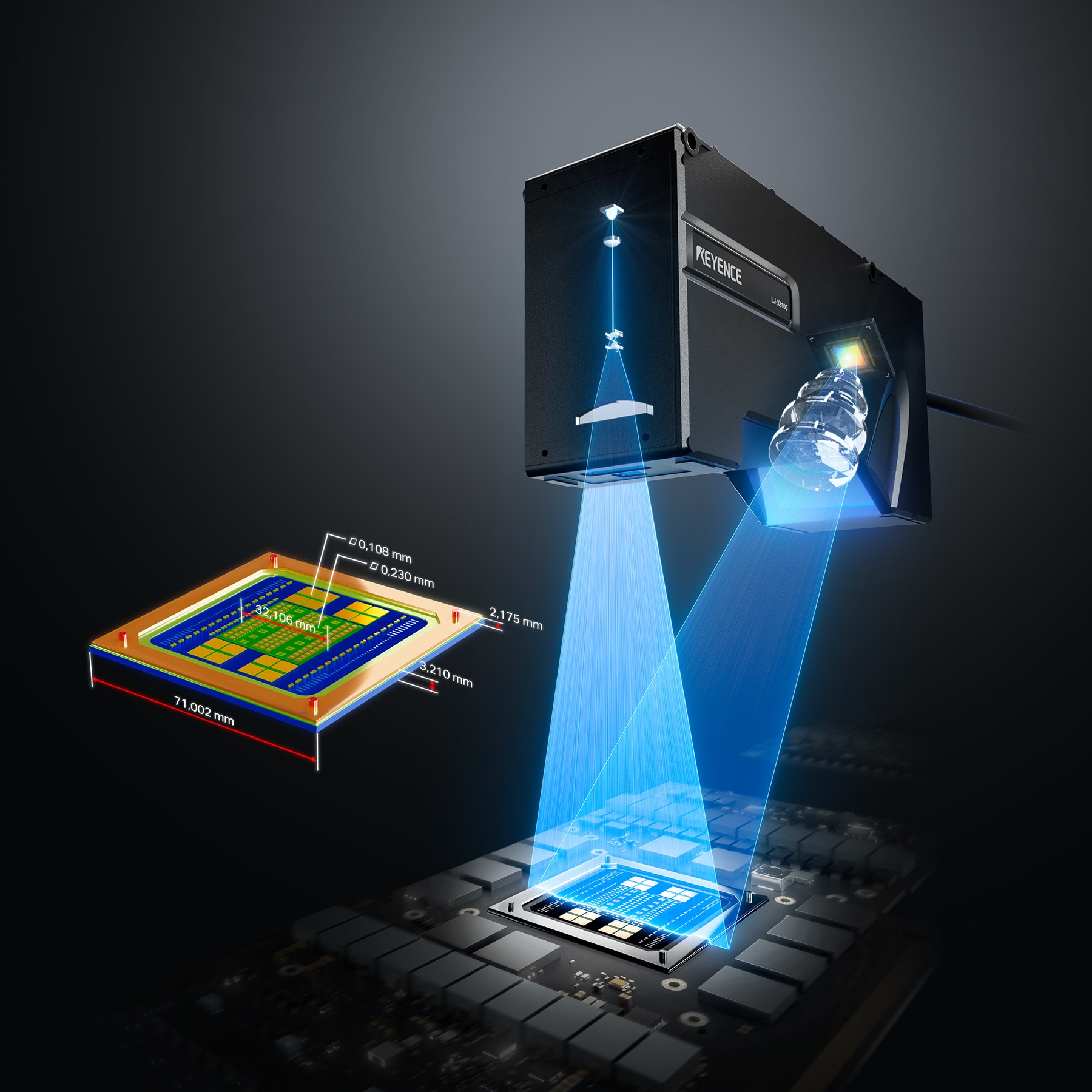

Để cải thiện độ phân giải của cảm biến, số lượng pixel trên CMOS cần được tăng lên. Điều này có thể được thực hiện bằng cách làm cho mỗi pixel trở nên nhỏ hơn; tuy nhiên, các pixel nhỏ hơn có thể dẫn đến phát hiện ánh sáng không đủ, gây ra biên dạng không chính xác trên một số mục tiêu. Đối với Sê-ri LJ-X8000, chúng tôi đã triển khai công nghệ mới để tạo ra một máy đo biên dạng bằng laser có khả năng đo độ phân giải cao trên bất kỳ mục tiêu nào.
Ống kính hình trụ
Ánh sáng song song được phát ra bằng cách sử dụng ống kính hình trụ được thiết kế để ngăn ánh sáng phản xạ tán xạ trên bề mặt của mục tiêu. Điều này đảm bảo độ phản xạ đáng tin cậy từ bất kỳ hình dạng hoặc bề mặt nào.
Ống kính nhận khẩu độ lớn
Cảm biến được trang bị ống kính nhận có diện tích lớn hơn gấp 3 lần so với các mẫu thông thường, giúp tăng cường độ ánh sáng nhận được. Điều này cho phép cảm biến tạo ra các biên dạng ổn định trong bất kỳ môi trường nào.
CMOS độ phân giải cao
CMOS mới được phát triển này cho phép đo độ phân giải cao bằng cách sử dụng 3200 điểm/biên dạng, đồng thời mang lại khả năng tạo ảnh được cải thiện trên các mục tiêu có độ phản xạ khác nhau.
Chức năng căn chỉnh biên dạng

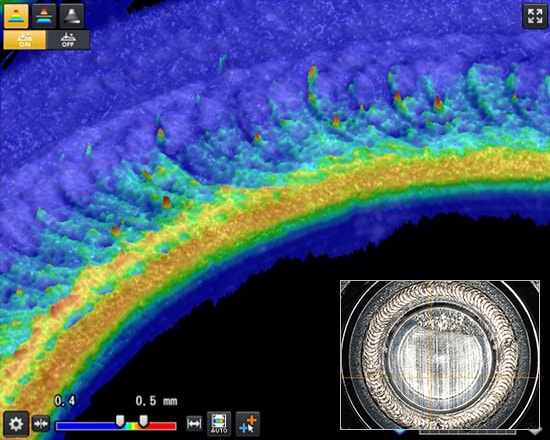

Khi tạo ảnh 3D, vị trí của từng biên dạng 2D được điều chỉnh theo hướng X, Z và θ. Điều này giúp loại bỏ tác động của rung động và lệch tâm cũng như các chỗ ngoặt và uốn cong của mục tiêu, tạo ra ảnh tối ưu để kiểm tra.
Không căn chỉnh biên dạng
Nếu không căn chỉnh biên dạng, ảnh mục tiêu sẽ bị biến dạng do rung động, khiến không thể thực hiện kiểm tra chính xác.
Có căn chỉnh biên dạng
Căn chỉnh biên dạng cho phép tạo ảnh 3D tối ưu. Điều này giúp thực hiện được các kiểm tra ổn định, nội tuyến đối với vết lõm, phôi, và các lỗi khác.

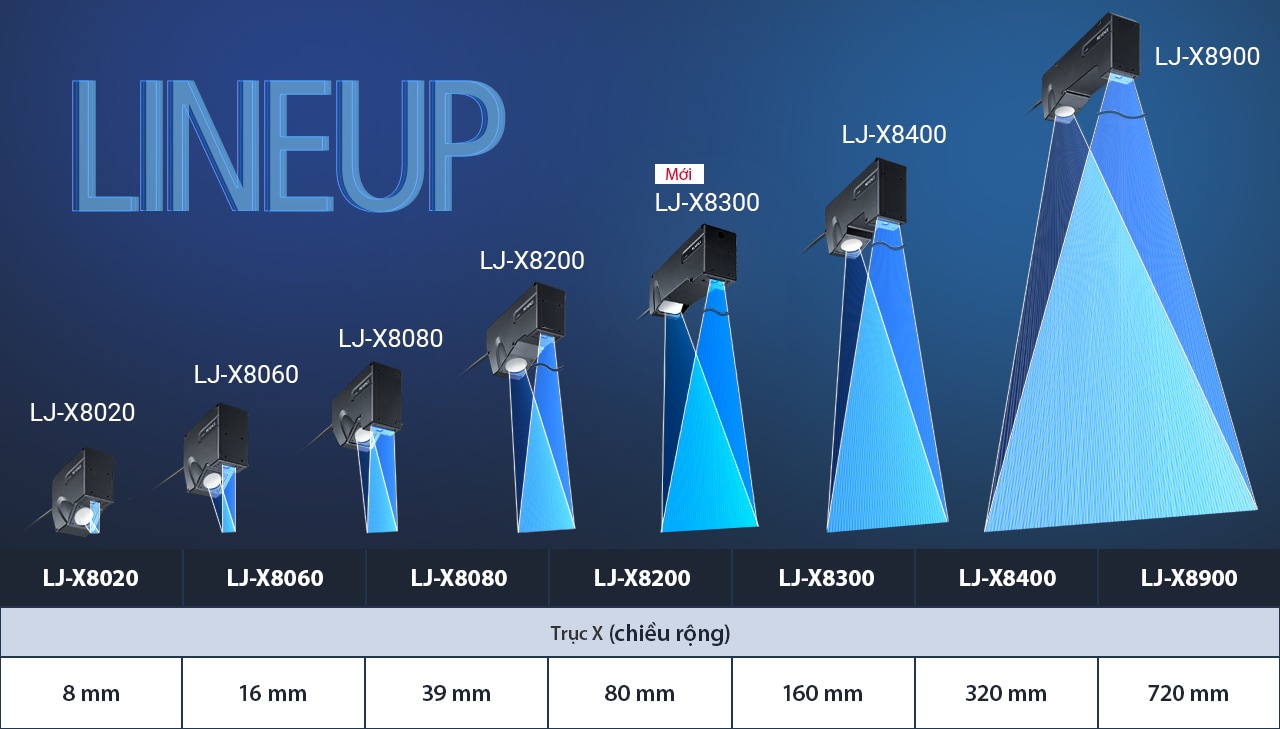

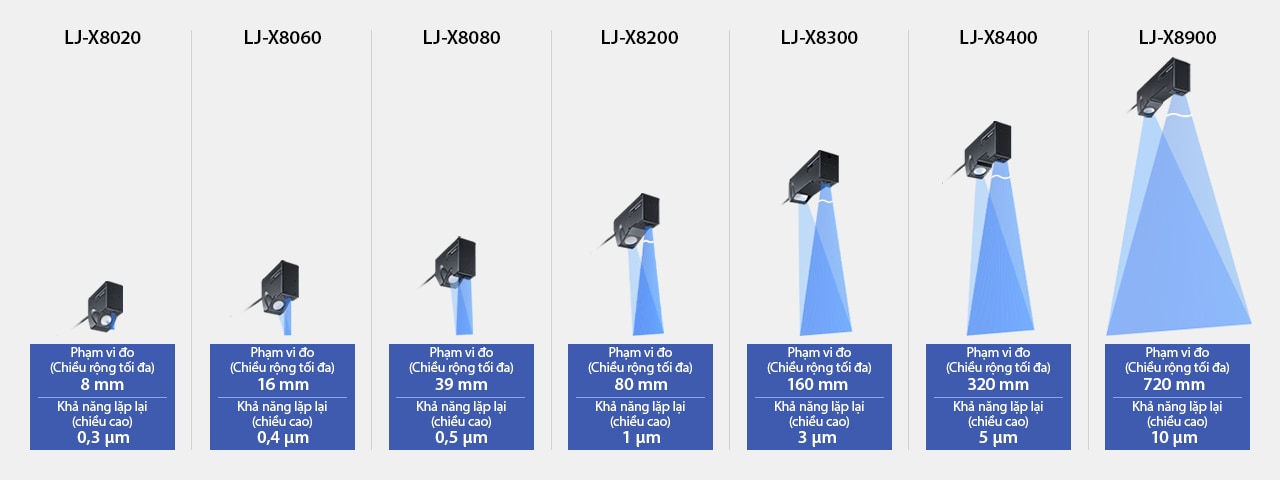

Chọn từ dòng sản phẩm được thiết kế để đáp ứng mọi yêu cầu ứng dụng
Sê-ri LJ-X8000 cung cấp nhiều loại cảm biến để hỗ trợ kiểm soát chất lượng và cải tiến quy trình trong mọi ngành công nghiệp.
